GZT型滾筒輸送機系列設計

滾筒輸送機是一種用途廣泛的連續輸送設備。在工業發達國家，滾筒輸送機的結構形式及規格品種多達數十種、并已系列化,可以滿足不同行業的使用要求。在國內,近年來出現了大量的以滾筒輸送機組成的各種生產線和裝配線,顯示出滾筒輸送機在組織流水生產線中的優越性,引起了廣泛的重視。

(限力矩式)滾筒輸送機的系列設計。目前,已完成輥子直徑為50、60mm的輕型和輥子直徑為60mm的中型積放式滾筒輸送機的系列設計。本次系列設計的產品型號為GZT型滾筒輸送機,它包括中25~159mm無動力式滾筒輸送機,φ25~φ159mm鏈驅動式輥子輅送機,φ50、φ60mm積放式滾筒輸送機,90°轉彎型滾筒輸送機,及有關輔助裝置。目前,設計已經全部完成,并已投產。本文就滾筒輸送機的有關問題作簡要介紹。

1.滾筒輸送機的特點

1)運行阻力小,消耗動力少,運行費用低;重力式滾筒輸送機向下輸送不需動力。

(2)結構簡單,故障率低,運行可靠,維修量少。

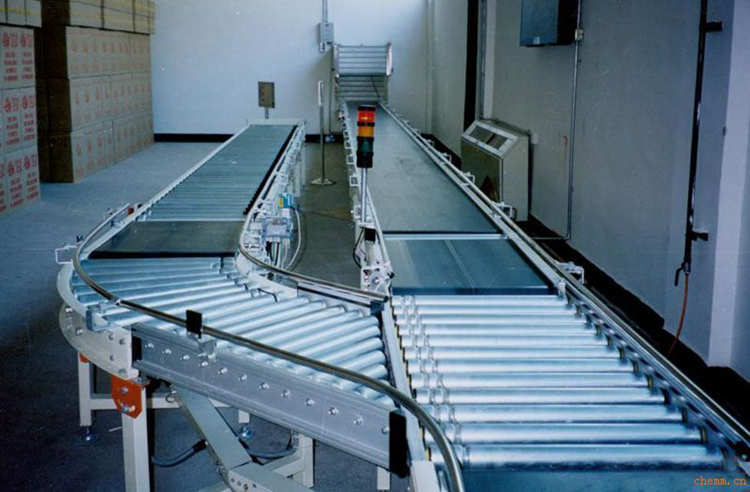

(3)布置靈活。可以根據生產需要,由直線、圓弧、水平、傾斜、分支或合流等各種區段及輔助裝置組成開式的或封閉式的輸送線路。既可組成平面線路,也可以通過增加升降裝置組成立體線路。

(4)在兩個輥子間,可以安裝橫向取貨裝置、轉運裝置或限止裝置,實現特定的要求

(5)兩臺銜接的滾筒輸送機之間的尺寸小,可以轉運小尺寸的物品。

2.應用范圍

滾筒輸送機適用于輸送平底成件物品,非平底物品或不規則物品可以用托盤進行輸送。在輸送過程中可以同時完成焊接、裝配、包裝、稱量、試驗成儲存等工藝程序,通過附加裝置還可實現物品的升降、翻轉或轉向。因此滾筒輸送機廣泛適用于機械、冶金、輕工、化工、醫藥、食品、郵電、建材、倉庫和物資分配中心等各部門。

3.GZT型滾筒輸送機系列的主要技術參數

且前,我國尚未制定滾筒輸送機國家標準,在這次GZT型滾筒輸送機系列設計中,參考了國外的最新標準,并結合我國具體情況,確定了滾筒輸送機的主要技術參數。

(1)輥子外徑D(mm):25、38、50、60、76、89、108、133、159

(2)有效輸送寬度B(mm);160、200、250、315、400、500、630、800、1000、1250。根據需要可以選用非標準寬度,或大于1250mm的寬度。

(3)輥子間距p(mm):50、75、100、150、200、250、315、400

(4)圓弧段轉彎半徑R(mm):630、800、1000、1250、1600、2000、2500、3150、4000。此圓弧段轉彎半徑系列一般符合單排或多排差動式圓柱形輥子的轉彎半徑。在輥子長度一定時,錐形輥的轉彎半徑是由錐形輥的小端外直徑和輥子的錐度決定的,輥子錐度值有1:I4、1:16、1:30、1:50四種。

(5)轉彎角度a:30°、45°、60°、90°

(6)滾筒輸送機的速度范圍為0.05~2.0m/s。
